方案背景

【入冬先看防冻条件，室内排水器同时保留自然通风】

煤气排水器冬季防冻，要从露天和室内两种现场条件分别安排。露天设施核对防冻措施、保温外护及现有伴热的完好状态；室内设施还要核对自然通风条件。把排水器搬进小房间、加围挡或封住通风开口，会改变附近气体的扩散条件，不能只按“屋里暖和了”判断准备完成。

现行GB 6222—2025《工业企业煤气安全规范》适用于工业企业厂区煤气设施。其7.4.9对寒冷地区露天排水器防冻、室内自然通风、电加热防漏电及排水器室电气配置提出要求。冬季防冻改造应由相应专业落实，CO仪器不能替代这些设施条件。标准现行信息、标准公开全文。

设备人员与仪表人员宜沿同一条巡检路线核对：排水器周边新加的包覆、挡板有没有遮住检测入口；显示和声光提示能否被看见、听见；供电、电缆及维护通道是否受到积雪、积水或保温施工影响。保温材料直接裹住CO探头，会妨碍气体到达检测部位。现场如需防雨雪或低温保护，应采用与安装条件相配的结构，并保留气体进入和维护的通道。

这一次联合检查可以先从现有台账、设施外观和监控状态开始，不必等整套新设备到货。但它只能发现遮挡、损伤、配置和岗位信息等问题，不能代替目标气体功能检查、校验或校准，也不能证明煤气设施无泄漏。

【固定区域监测按风险配型，单气体和复合设备都有位置】

排水器附近是否需要新增固定CO监测，要结合释放源、人员活动位置、原有监测和室内外条件审查。应急管理部令第10号第四条（六）对冶金企业相关场所的固定式一氧化碳监测及监测数据接入24小时有人值守场所作出规定。巡检时临时带一台便携仪，不能承担该条要求的持续固定监测。应急管理部现行规定。

如果该区域明确以CO环境监测为任务，可考虑逸云天MIC-500S的单一CO配置。该平台以扩散式测量为基础，可选流通式或泵吸式，支持RS485（RTU）及三线制4～20mA输出。声光报警灯属于选配，方案中要把现场提示、接入现有系统的方式及供货附件写清，不能只列一台主机。

如果同一岗位还需要监测氧气或经辨识确定的其他气体，可比较MIC-600复合配置。其平台支持1～6种气体及温湿度，适合把实际需要的通道安排在同一处监测；气体种类应由煤气介质、作业条件和危险辨识确定。CO、缺氧和可燃性各有检测对象，不能拿一个CO通道同时证明另外两项正常，也不必为了凑“四合一”添加与该岗位无关的气体。

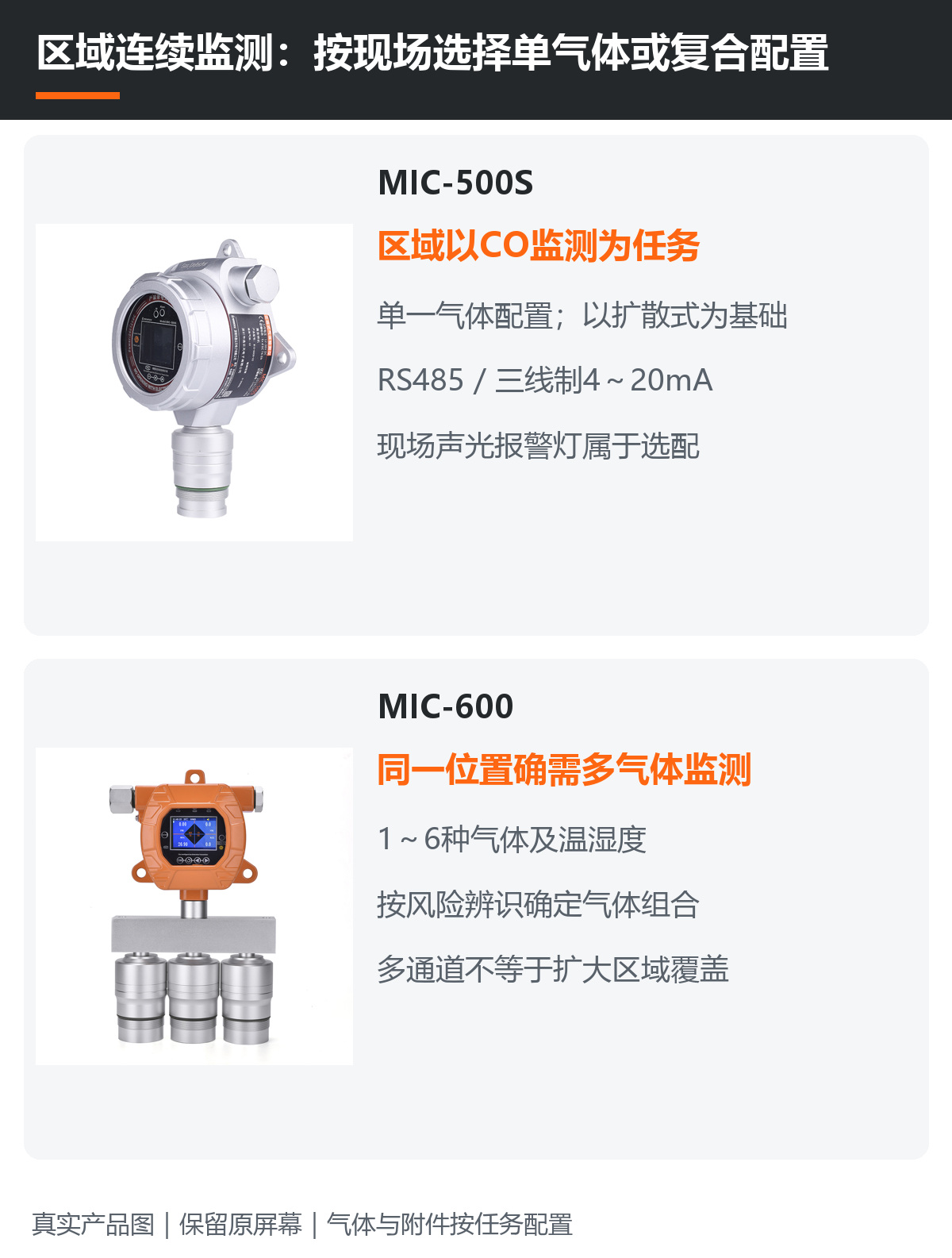

图2：MIC-500S、MIC-600平台真实产品图。原图屏幕和气室形式保留；显示内容不代表本方案默认气体组合。实际CO通道及附件按现场配置确定。

两款固定平台的典型工作环境均为-20～+55℃。寒冷地区先核对安装点实际最低温度、温差与凝露条件，再确定保护结构和供货技术条件。不能用一个极限温度数字代替在现场持续测量的条件，更不能靠封死进气部位维持温度。危险区域使用的完整供货型号、铭牌及证书范围，应与现场区域分类对应。

复合设备增加的是同一监测位置的气体通道。排水器分散、存在不同释放源时，仍要依据GB 6222—2025第11.3条及现场设计核对固定设备布设、报警设定、到岗和事件记录；一台多气体主机不能自动覆盖整条煤气管线。历史事件至少保存30天的系统要求，也不能仅用仪器“可存多少条数据”来代替。标准11.3条。

【随身监测与巡检取样分别选，再决定是否合在一台设备上】

冬季巡检人员一边走动、一边观察设施，需要仪器持续感知人员所在位置的气体，并能在厚衣、手套和现场噪声条件下察觉提示。负责指定位置取样的人员，则需要按巡检任务配取样方式、探针及水汽过滤附件。这两个任务可以由不同设备承担，也可以在具备明确切换能力的同一型号上安排；决定依据是班组怎样工作。

以人员随身复合监测为主，可考虑BTYQ-MS104K-M。该平台支持1～4种气体，具备扩散式与外置泵吸式切换能力，有声光、振动报警及标配跌倒报警。外置泵在其标准附件中，仍应在领用清单中落实主机、泵、过滤器和对应作业模式。巡检人员佩戴时，按仪器说明及岗位要求安排检测入口位置，避免藏在棉服、围巾或手套内；振动提示也要结合实际佩戴位置核对。

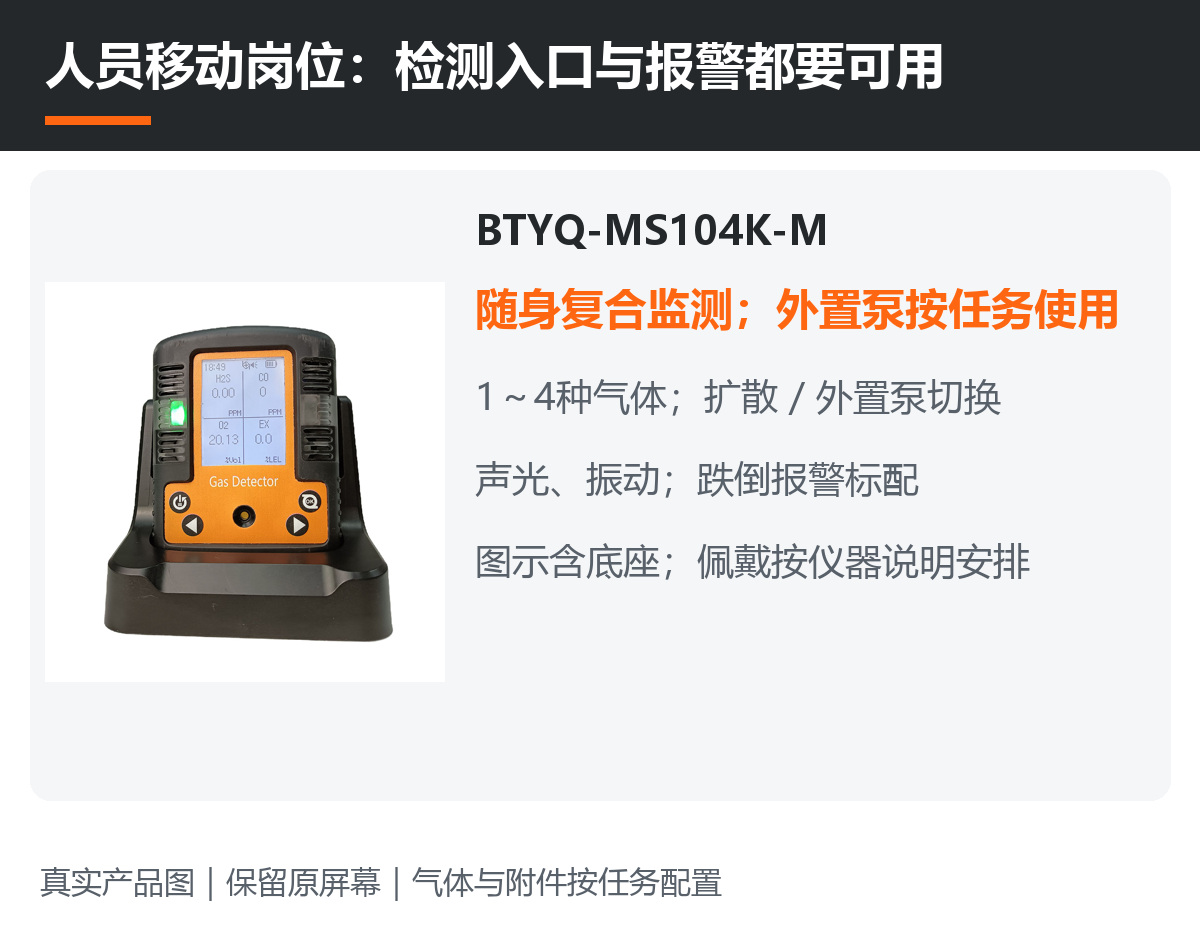

图3：BTYQ-MS104K-M平台实物，原图包含底座。扩散随身监测与外置泵取样按任务安排；跌倒报警为本机提示功能，不据此推定远程救援已接通。

以CO单气体为明确目标，同时需要局部主动取样，可考虑BTYQ-MS104K-L。其平台采用内置泵，明确支持泵吸与扩散切换，提供声光、振动及语音报警。相较复合平台，单气体配置便于把设备任务落到CO，但不能承担未配置的缺氧或其他气体监测。

专职巡检需要同时读取CO及其他经辨识确定的气体时，可比较BTYQ-MS400。该平台支持1～4种气体，采用内置泵吸式，具备声光、振动报警，并提供水汽过滤器、采样手柄等选配方向。它适合按指定任务组织主动取样；不能把关闭气泵直接当成有效扩散随身监测。已有合用的随身仪器时，也可保留它，将专职泵吸设备作为班组共享装备。

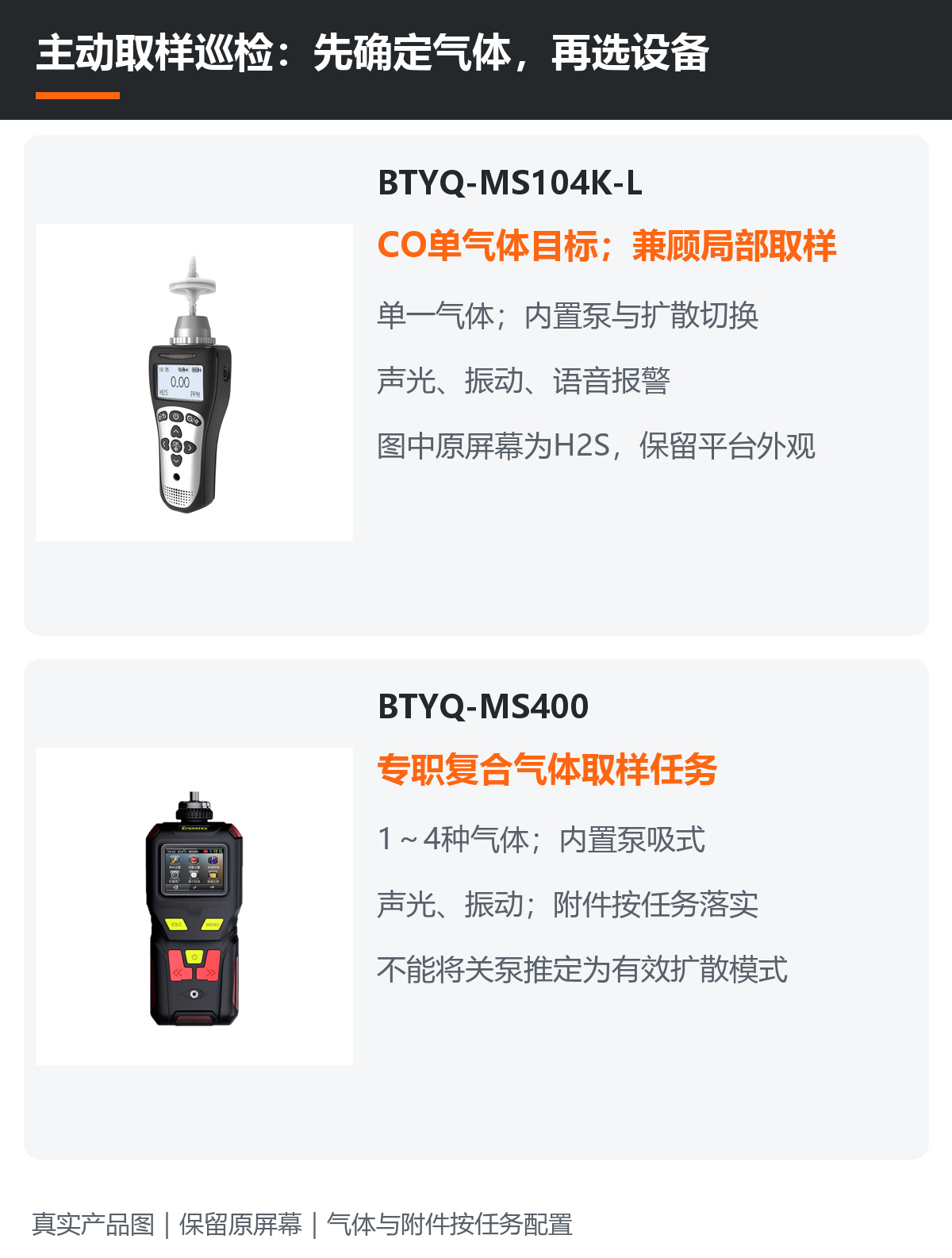

图4：BTYQ-MS104K-L、BTYQ-MS400平台实物。MS104K-L原图显示H2S，保留真实屏幕，仅说明该单气体平台外观；本方案选择CO配置。图示探针、过滤附件和原屏幕用于说明外观；所需附件分别按标准供货及选配清单落实，气体组合按岗位确定。

本篇检测的是作业环境中的CO。若需要直接测工艺管道内的煤气组分、高浓度煤气或带压样气，应另按工艺分析任务配置系统，不能把环境报警仪直接接到煤气管线。选CO通道时还应提供伴生组分资料，核对实际传感器的交叉响应；不同CO传感器的响应条件有差异，不能从平台型号推定统一的抗干扰性能。CO传感器交叉响应技术资料示例。

三款便携平台的典型工作环境为-20～+55℃，-40～+70℃属于可定制范围。询价时应把低温条件写进设备配置，不能把定制能力当成每台现货的标配。BTYQ-MS104K-L技术参数列出的12小时泵吸续航，与超过100小时的关泵扩散电化学传感器条件不同；冬季班组应按实际配置、取样时长和班次验证可用时间，不能只取最长数字安排全天泵吸巡检。

【水汽、附件和接报，把冬季运行条件补齐】

温暖潮湿区域取样、再转到低温露天位置时，要留意进气端、过滤件及采样管内的凝露和结冰。水汽过滤器的作用、适配材料及维护方法按具体设备说明落实。看到仪器通电或屏幕有读数，只能说明部分状态，不能证明样气已完整送到传感器。IP防护等级也不能当作检测入口无需检查的依据。

附件不齐时，班组可以先核对现有仪器型号、气体配置、取样方式、入口外观、报警启用状态与记录，并把损坏或缺件设备从相应任务中撤下，安排合用的备用设备或调整作业。没有匹配目标气体和适用供气方式的测试条件，不应以开机自检当作CO响应验证，更不能用“今天没有报警”代替该项检查。功能检查及校验/校准按仪器要求和适用规定落实。

集中接报也不必推倒重建。现有系统能够接收CO、识别排水器所在区域、呈现异常并满足记录要求时，可核对后继续使用；需要补充接收设备时，可比较MIC3000气体报警控制器。它支持4～20mA和RS485输入，并具备线路及探测器状态检测等功能，作用是接收和显示信号。现场CO测量仍由相应探测器承担。

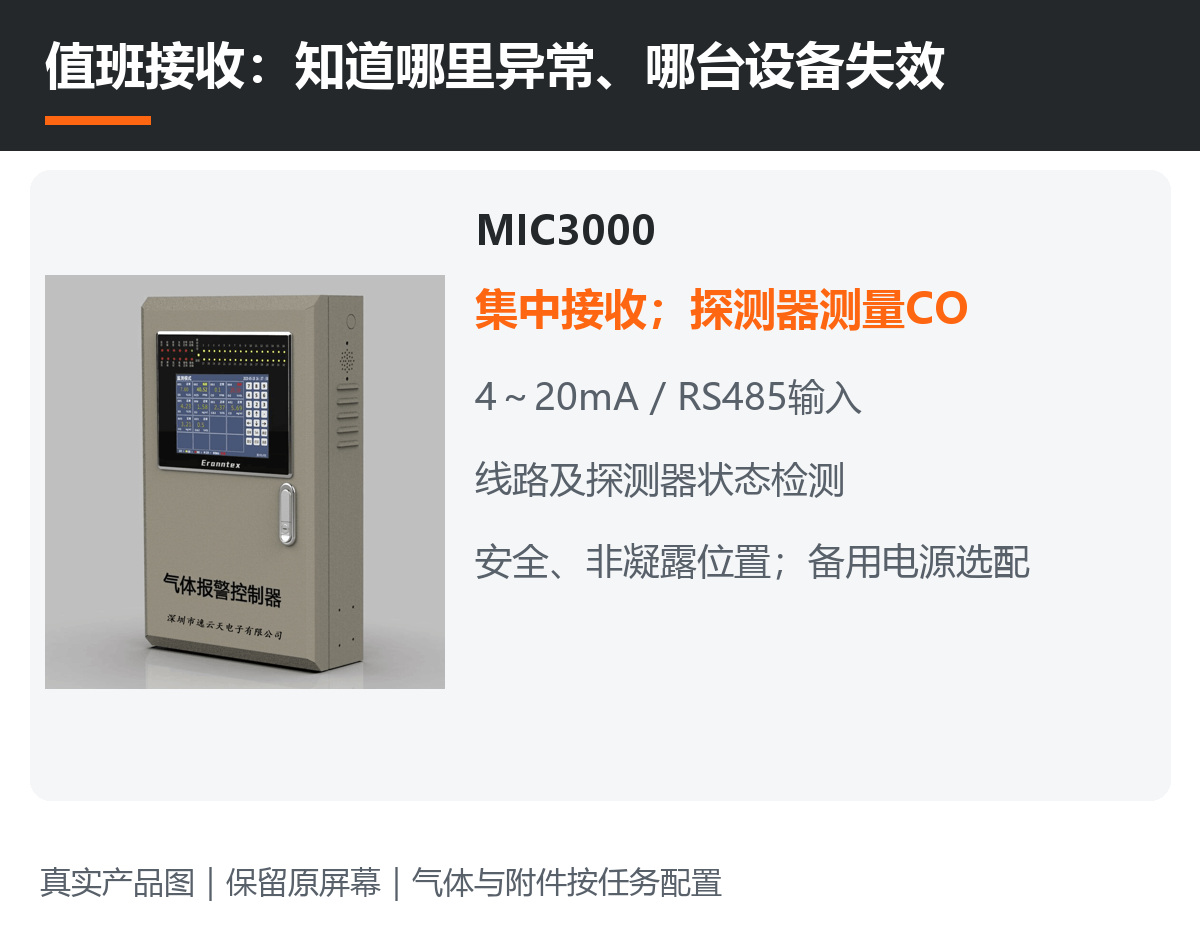

图5：MIC3000真实控制器，用于集中接收和提示；图中任务说明不作为电气接线依据。控制器布置在符合要求的安全、非凝露值班位置。

MIC3000的相对湿度使用条件为0～95%RH、非凝露，备用电源属于选配。方案应按现有供电和停电期间的需求确定配置。固定探头有无线选项、便携仪有蓝牙选项，都不等于报警已经传到24小时值守岗位；该岗位要能识别具体区域和设备状态。现场声光提示、值班信息及人员随身提示分别核对，不能只看控制室有一个正常数值。

遇到排液异常、结冰或伴热故障，即使CO暂未报警，也应交由煤气设备专业按现有制度处理。出现CO报警或疑似泄漏，人员按企业处置程序撤离危险区域、报告调度与煤气防护岗位，限制无关人员进入；不得靠近排水器试开阀门寻找原因。恢复使用应同时落实设施原因处理与监测状态核对，单次低读数不能作恢复依据。GB 6222—2025应急处置要求。

【设备组合从现有条件出发，报价对应每个岗位的任务】

只需要区域CO和人员CO监测的现场，可以比较MIC-500S固定CO配置与BTYQ-MS104K-L对应模式组合，接报沿用合用系统；人员同时面临多气体风险时，随身配置可改为BTYQ-MS104K-M；专职巡检另需复合主动取样时，再比较BTYQ-MS400。固定位置确有多气体监测需求时，才进一步比较MIC-600；需要新增集中接收时，再落实MIC3000。上述是配置方向，数量和位置由现场方案确定。

准备方案资料时，可将煤气种类及相关组分、排水器露天/室内位置与现场图、保温和伴热现状、安装点最低温度及凝露情况、已有探头与接报系统、巡检路线及人员任务一并提交。

逸云天可据此对应单气体/复合、扩散/取样、现场提示/集中接收等配置条件；报价应分别列清气体及量程、低温条件、声光附件、取样附件、供电与接入项目，并把检定/校准、耗材和备用周转安排纳入比较。验收时让设备清单对应真实岗位，避免买到多种设备却仍漏掉某一项冬季任务。

解决方案

应用产品

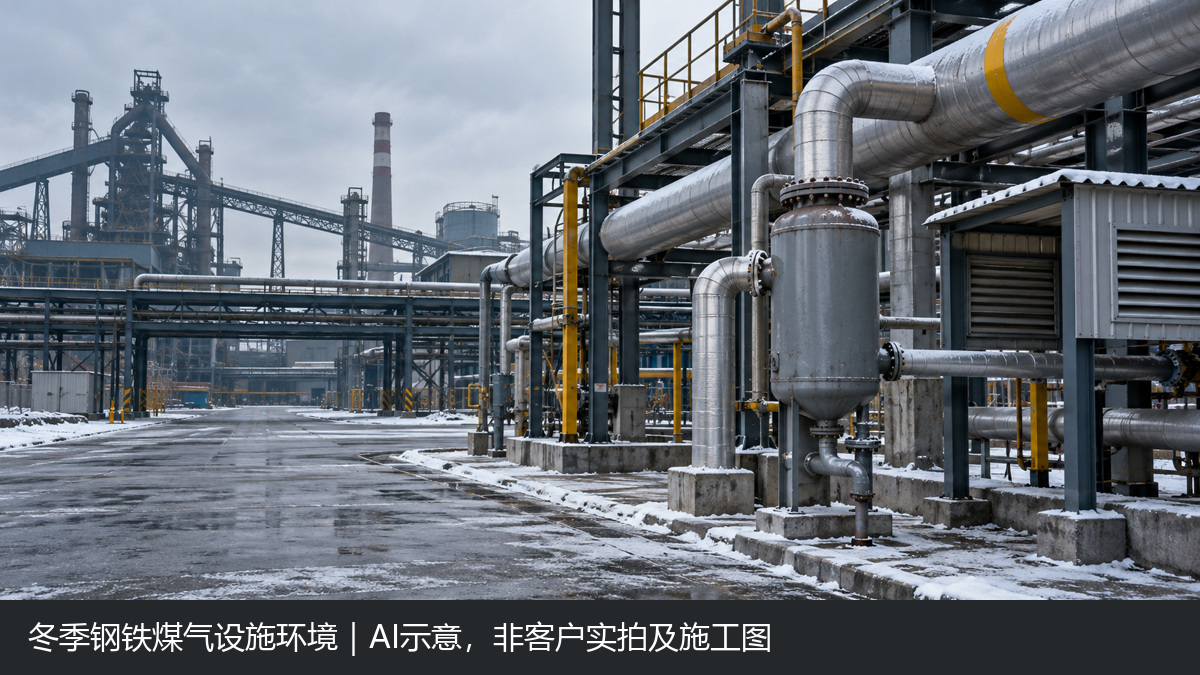

钢铁厂准备煤气系统的入冬检查时，露天排水器、连接管和阀门的防冻状态，会影响巡检安排。加了保温、用了伴热、人员穿上厚棉服以后，还要看周边一氧化碳监测能否持续工作，人员是否能察觉报警，信息是否能送到值班岗位。

一套冬季方案应把排水器的设施状态、区域CO监测和巡检人员装备一起考虑。固定设备持续观察指定区域，便携设备随人员移动或完成主动取样，接报系统负责让值班人员识别位置和异常。气体读数正常，不能据此证明排水器水封、排液和防冻设施都正常。
