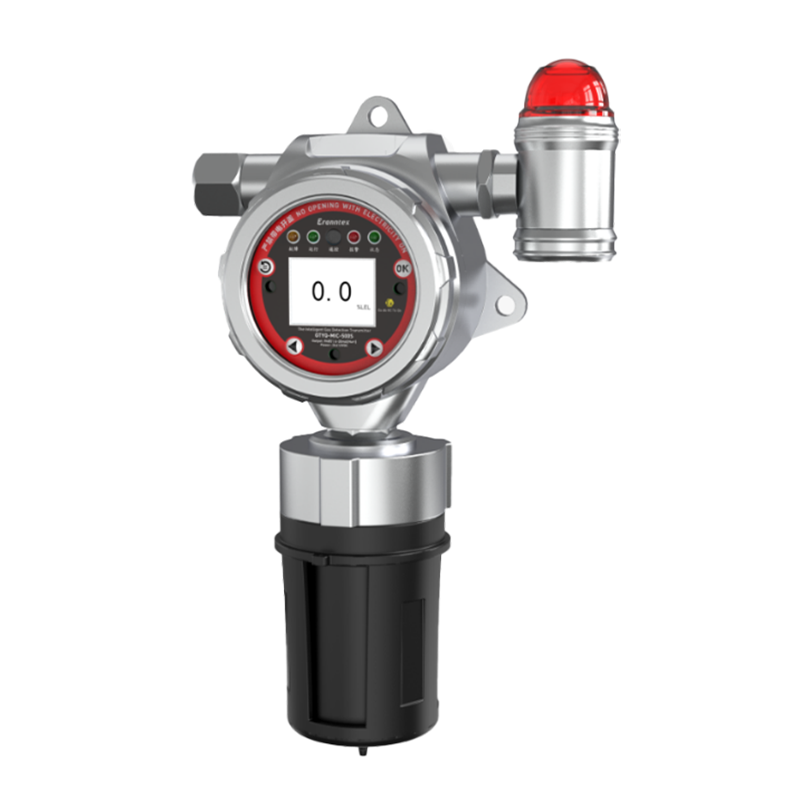

GTYQ-MIC-500S系列在线式双光路红外气体检测仪主要用于快速准确检测可燃气体泄露或可燃气体浓度超标报警,双光源互为冗余设计,双光源交替发射(甲烷特征吸收波长4.65μm),单光源故障时自动切换,寿命十年,检测主机与传感器都具有恒温加热功能,适用于高湿度、多粉尘、温差大的各种极端环境,广泛应用于消防、受限空间、石油、化工、冶金、炼化、燃气、仓储等场合。

●开放式长气室设计,有效减少粉尘与水汽附着,探头材质316L不锈钢。
●双光源互为冗余设计,使用寿命十年。
●检测主机与传感器光学视窗具有恒温加热功能,适用于极寒地区,避免雨雪及冷凝影响。
●单位切换,单位可选:%Vol、%LEL。
●4按键操作。
●免开盖操作设备,支持红外遥控器操作。
●选配磁棒触控。
●2.0英寸LCD彩屏,可选LED高亮段码显示。
●输出信号:同时具有三/四线制4~20mA、继电器(无源开关量)、RS485。
●数据存储,存储容量大于10万条。
●选配无线传输:支持LORA/LoraWAN、4G、NB-IOT等方式;
●选配Hart协议通讯。
●支持远程维护。
●数据恢复功能,部分或全部恢复出厂数据。
●LCD彩屏可显示:最大值、最小值、加权平均值显示,实时曲线等。
●多级报警点设置,可关闭报警,不同报警输出不同报警音,区分报警音量和频率
报警种类:浓度报警、故障报警。
报警模式:低报警、高报警、区间报警、TWA/STEL报警。
●误操作识别功能。
●零点自动跟踪。
●目标点多级校准。
●中文或英文界面可选择
●环境温度:-20~+55℃(典型值)-40~+70℃(极限值),支持温度补偿
●电路设计具有防爆、防雷、防静电能力。满足国家标准,抗高强度脉冲浪涌电流冲击。具有防反接功能。符合EMI、EMC标准。
检测气体 | 碳氢化合物和可燃蒸气 | ||||
应用场合 | 石油、化工、医药、环保、燃气配送、仓储、烟气分析、空气治理等所有需要固定安装,在线检测气体浓度的场合。 | ||||
检测范围 | 0-100%LEL | ||||
分 辨 率 | 1%LEL | ||||
检测原理 | 双光路红外 | ||||
检测精度 | 典型精度:≤±2% FS (更高精度可订制) | ||||
线 性 度 | ≤±2% | 重 复 性 | ≤±2% | 不确定度 | ≤±2% |
响应时间 | T90≤4秒 | 恢复时间 | ≤5秒 | ||
通讯接口 | RS485、4-20mA(选配:Hart) | ||||
工作环境 | 温度:-40℃~+80℃,可定制-60℃~+80℃,湿度:10~95%RH (常规)非凝露场合 在凝露场合使用须订制或订货时注明使用环境 | ||||
显示方式 | 2英寸LCD高清彩屏显示,可选:LED高亮段码显示,或选配控制器远程显示、控制、报警 | ||||
工作电源 | DC 12~36V,功耗≤2.5W | ||||
工作方式 | 扩散式测量 | ||||
安装方式 | 管道式、壁挂式。管道式的工作压力为大气压±20%,超出范围需降压处理。 | ||||
报警方式 | 默认1路,可选2路无源触点(干节点)输出, 报警点可设置。 | ||||
继电器规格 | UD2-5NU,30W,30V/1A,若外接设备的功率大于继电器的输出容量或使用三相交流设备则需要外接接触器。 | ||||
音量 | 大于105dB@30厘米;大于100dB@1米 | ||||
防护等级 | IP66 | ||||
防爆类型 | 隔爆型 | ||||
防爆标志 | Ex db IIC T6 Gb | ||||
执行标准 | GB 15322.1-2019 《可燃气体探测器第1部分:工业及商业用途点型可燃气体探测器》 GB/T 3836.1-2021 《爆炸性环境 第1部分:设备 通用要求》 GB/T 20936.1-2022《爆炸性环境用气体探测器 第1部分:可燃气体探测器性能要求》 | ||||
外型尺寸 | 壳体尺寸:238×220×90mm(L×H×W) | ||||
重 量 | 约1.65Kg 不同配置重量有差异 | ||||
标准配件 | 遥控器、说明书、合格证、保修卡 | ||||
选配项 | 磁棒笔、分体式声光报警灯、流通式接头、气管、24V直流电源、防雨罩、24VDC或220AC采样泵(采样距离10米)、减压阀、流量计等; 通讯配件:RS485/RS232转换器、USB/RS232 转换连接线、TCP/IP转换器、光端机及光纤等。 | ||||
无线传输 | 选配LORA、LORAWAN、4G、NB-IOT、WIFI、蓝牙等 | ||||
预处理系统 | 选配:常温高湿预处理系统、高温高湿度预处理系统、 高温高湿高粉尘预处理系统 | ||||
安装型配件 | 选配:墙壁安装支架、固定在管道上的安装卡扣(四分、六分管)、管道安装不锈钢螺纹焊座或法兰(需注明管道或法兰尺寸,如DN50、DN15...)、挠性管:DN20(外螺纹)、安装螺栓等。 | ||||
