长距离隧道掘进属于动态延伸式有限空间作业,随着掌子面持续向前推进,洞内通风紊乱、气体分层积聚、作业点位不断前移,仅靠单一有线固定式监测会出现远端盲区,只配备便携式检测仪又无法实现24小时不间断值守、数据留痕,难以通过安监核查。行业成熟落地方案为有线固定在线监测+便携式随身巡检双体系搭配,依托逸云天全系列气体检测设备搭建分层防护网络,兼顾持续监控、移动补盲、远程管控三大核心需求,下文分享可直接落地的干货搭配逻辑。

一、长隧道掘进氧监测核心痛点,决定必须双线搭配
超长隧道普遍存在三大监测短板,单一设备无法全覆盖:
第一,监测距离持续拉长。掘进工作面每月向前延伸数百米,洞口固定设备传输距离有限,远端掌子面、横通道、二衬台车易形成缺氧监测盲区;
第二,洞内气体分层滞留。缺氧多积聚在隧道低洼排水沟、弯道死角,甲烷、尾气聚集在拱顶,固定点位只能覆盖局部区域,无法捕捉全空间浓度变化;
第三,人员流动分散。掘进司机、巡检员、维保人员多点位交叉作业,固定式设备仅能预警区域风险,无法对单人随身安全实时提醒。
按照隧道施工安全规范,洞内氧气浓度需稳定维持19.5%VOL~23.5%VOL区间,低于标准即判定窒息高危环境。逸云天针对隧道工况打造固定、便携两套氧检测产品线,二者功能互补,形成“静态全域值守+动态随身复核”的完整监测闭环。
二、有线固定式监测:筑牢隧道全域24小时基础防线
有线设备承担长效连续监测任务,选用逸云天MIC-600系列固定式复合气体探测器,支持氧气、CO、可燃气体同步检测,IP66高防护、ExdIICT6防爆等级,适配隧道高粉尘、高湿、持续震动环境。

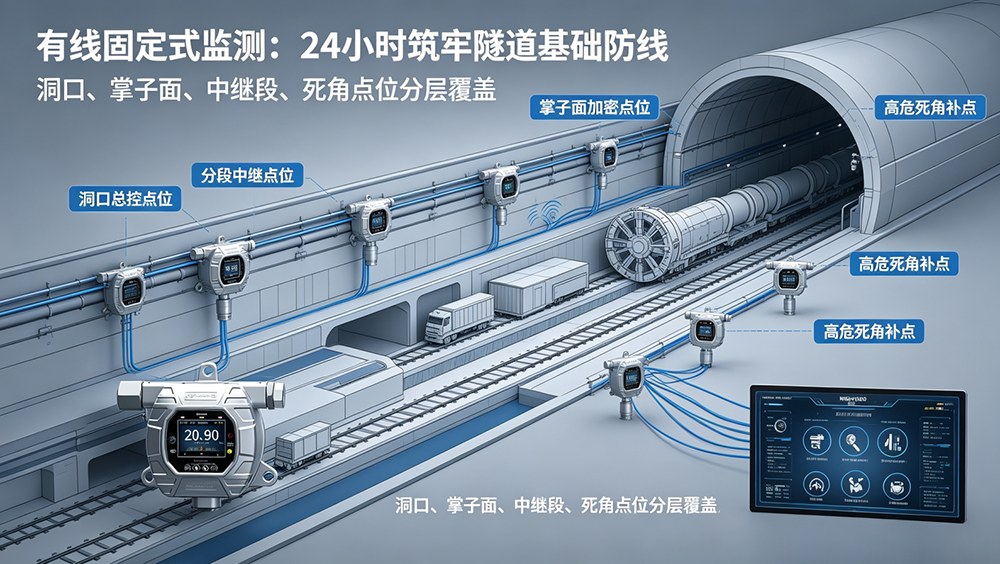

点位布设搭配标准(长隧道分段落地)
1. 洞口总控点位:隧道入口两侧各布设1台MIC-600,作为入洞第一道监测关卡,实时监控整体进风氧含量,数据有线传输至洞口中控主机;
2. 掘进掌子面加密点位:距离开挖面20-30米处布设2台,分别安装在距地面1.6米人员呼吸层、拱顶0.5米位置,捕捉作业核心区缺氧、尾气超标风险;
3. 分段中继点位:每向前掘进800米增设一组固定探测器,采用M-BUS两总线布线,最远稳定传输1000米,解决长距离布线衰减问题;
4. 高危死角补点:横通道、排水沟槽、台车操作区单独加装设备,规避低洼处惰性气体堆积造成的局部缺氧。

整套有线系统可联动隧道通风风机,一旦氧浓度低于19.5%VOL,自动触发声光报警并启动强制通风,所有监测数据实时上传逸云天云端管理平台,自动留存浓度曲线、报警记录,安监检查可直接导出完整台账。
三、便携式氧监测:移动巡检补盲,单人随身安全兜底
固定式设备存在空间局限性,必须搭配逸云天MS400便携式泵吸复合检测仪作为移动监测单元,负责盲区复核、入洞前置检测、人员随身防护,形成第二重安全屏障。
三大场景搭配使用规范
1. 进洞前置检测:作业人员下井前,使用MS400搭配加长采样探杆,对隧道中段、低洼死角分层采样,确认无缺氧风险后方可进入洞内施工;
2. 巡回动态巡检:安全员每2小时携带便携式设备沿隧道全线巡检,重点核查固定设备报警点位、临时施工盲区,快速复核数据真伪,区分设备故障与真实缺氧;
3. 人员随身佩戴:掘进、电焊、机械操作岗位每人配备一台,设备搭载声光震三重报警,即便人员远离固定监测点位,局部缺氧时仪器可第一时间现场预警,内置跌倒报警功能,人员昏迷后自动上传报警信息至管理端。
MS400整机续航满足12小时全班次作业,防尘防水抗摔,可同步检测氧气、一氧化碳、硫化氢、可燃气体,无需多台设备轮换携带,大幅减轻工人作业负担。
四、有线+便携组合协同管理方案(落地干货)
1. 数据互通联动所有逸云天固定式、便携式设备统一接入品牌专属云平台,有线设备实时上传全域静态数据,便携式巡检记录自动同步云端,管理人员在中控室、手机端均可查看整条隧道所有点位氧浓度,报警信息短信、小程序同步推送。
2. 运维校准搭配规划固定式探测器每6个月现场校准,便携式设备每日开工前零点自检;逸云天传感器支持单独拆卸更换,有线、便携机型氧气传感器通用,统一采购耗材,降低长期运维成本。
3. 随掘进动态调整搭配工作面每推进1000米,前移一组有线固定探测器;同步新增对应数量便携式检测仪分配给新增作业班组,始终保证“固定点位全覆盖、作业人员一人一机”的配置标准。

长距离隧道掘进氧气监测不能割裂有线与便携设备,二者是互补而非替代关系。逸云天MIC-600有线固定式设备实现全域24小时不间断监控、远程联动通风设备、合规留存检测数据;MS400便携式检测仪填补空间盲区、保障单人随身安全、完成现场复核校验。这套双线搭配方案既解决超长隧道远端监测失效、气体死角漏检难题,又满足有限空间作业安全规范,从设备布设、日常巡检、数据管理、运维成本全维度适配隧道施工工况,规避缺氧窒息安全事故,顺利通过各级安全核查。
